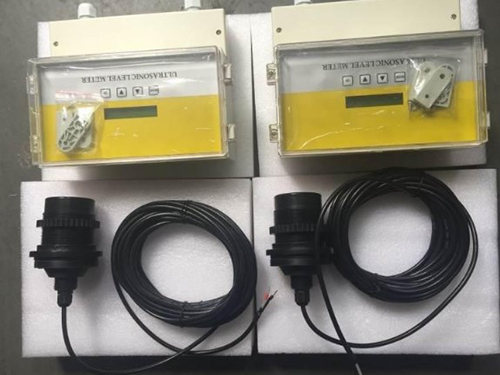

投入式超聲波液位計的產品概述
本儀表包含多項**技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維 護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。可通過 4~20mA 連接到顯示表或各種 DCS 系統中，為工業的自動化運行，提供實時的液位數據。

投入式超聲波液位計的特點
1.電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以替代同類型國外進口儀表。
2.**的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟， 此技術具有動態思維、動態分析的功能。
3.我公司擁有的聲波智能**技術，使儀表的精度大大提高，液位精度達到±0.25%， 能夠抗各種干擾波。
4.本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。
5.儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。
注意：如果水里有泡沫或飄浮物需加裝延管，延伸管管徑大于 120mm，延伸管長度按量程而定，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑。或者將管子通至罐底管徑大于 120mm，延伸管管底打上小孔保持延伸管內液面與罐內等高,管囗也打上小孔 保持延伸管內空氣流通 。

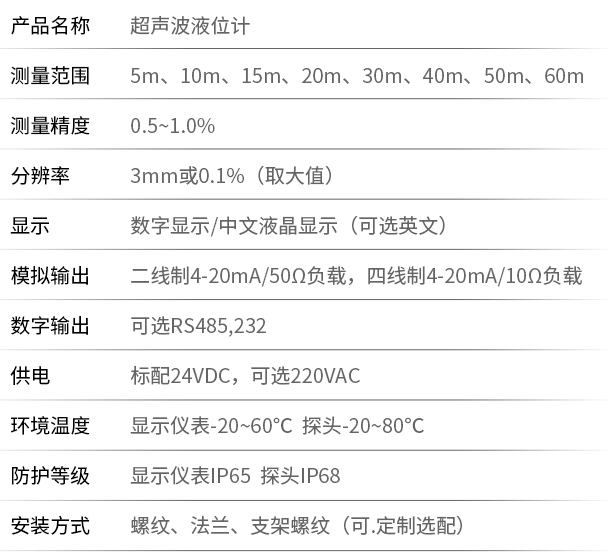

投入式超聲波液位計的技術指標

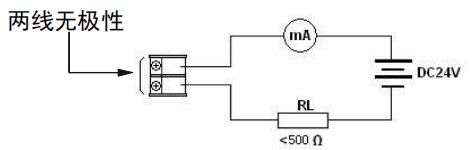

投入式超聲波液位計的二線制儀表接線

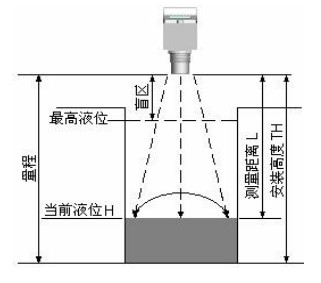

投入式超聲波液位計的安裝參數含義

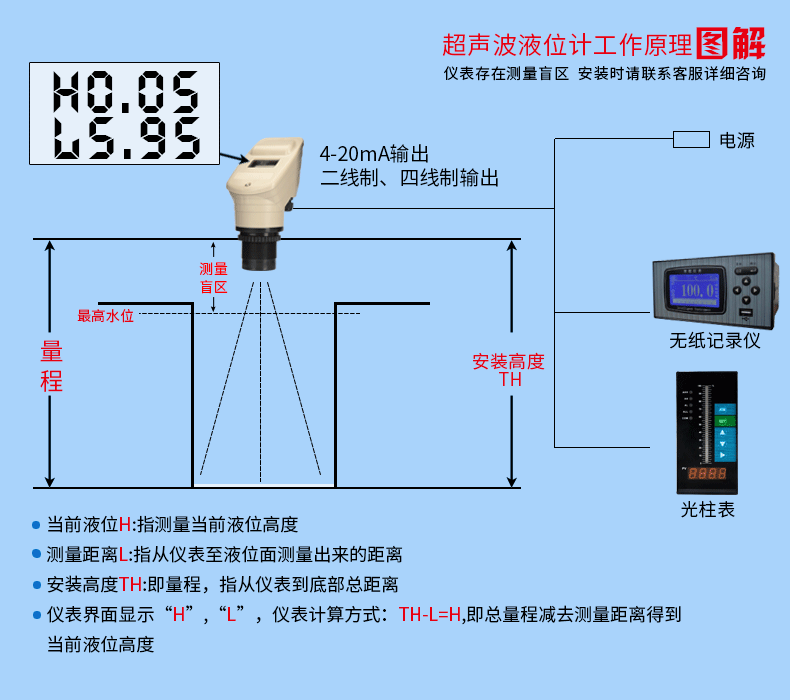

如上圖所示，儀表的探頭發波打到液位后反射回探頭，探頭接收到后計算發波到收波的時間，得到測量距離 L，儀表安裝高度 TH 減去測量距離 L 將得到當前液位 H。 儀表量程指儀表能夠測量的距離，安裝高度 TH 應小于量程。 儀表盲區指儀表在探頭附近無法測量的區域，*高液位與探頭間距應大于盲區，例 盲區為 0.5m，則*高液位與探頭間距必須大于 0.5m。如：量程：6 米，盲區：0.45 米， 實際測量為：0~5.55 米 探頭發波是個擴散過程，即有方向角，安裝的時候要注意，否則可能打到池壁的凸 起物或渠道邊沿。

投入式超聲波液位計的安裝

1儀表尺寸圖如下：

注：儀表尺寸會根據型號的不同而有所改變，若有不同會預先告知。

2 儀表安裝方式

支架安裝：在被測液體上方水平固定L型支架，用螺絲將液位儀固定在支架上。

法蘭安裝：安裝時，先將法蘭固定在鐵板或盲板上，然后將儀表固定在法蘭上。

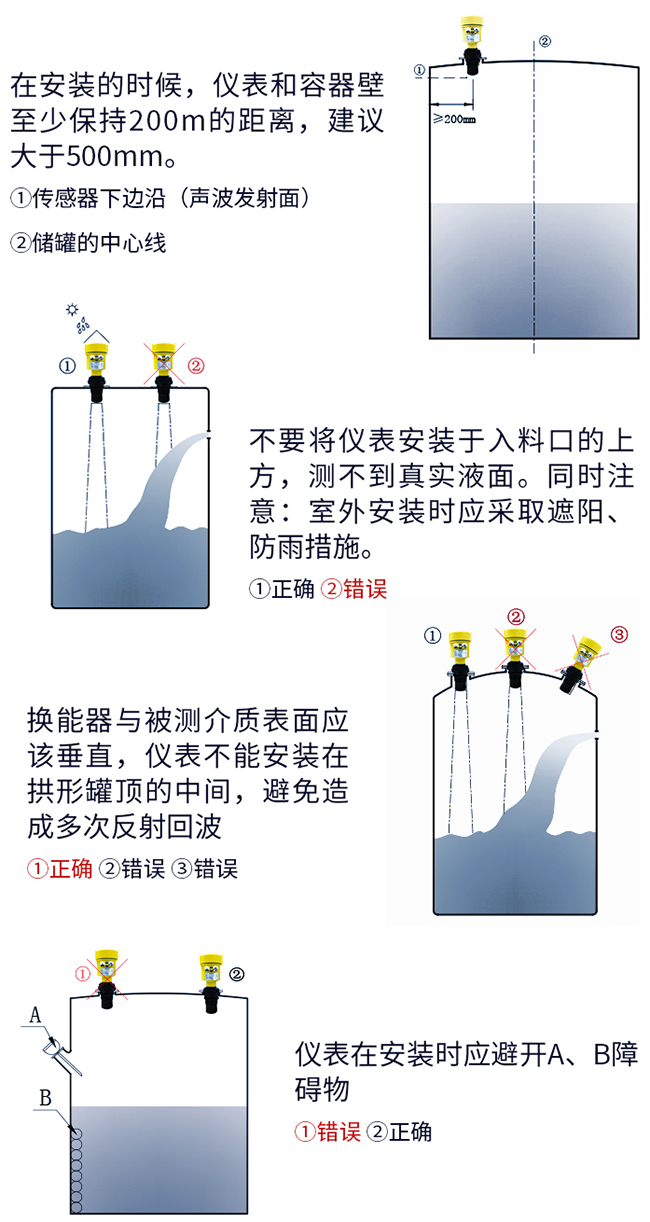

3 儀表安裝原則

1）換能器發射面到*低液位的距離，應小于選購儀表的量程。

2）換能器發射面到*高液位的距離，應大于選購儀表的盲區。

3）換能器的發射面應該與液體表面保持平行。

4）換能器的安裝位置應盡量避開正下方進、出料口等液面有劇烈波動的位置。

5）若池壁或罐壁不光滑，儀表需離開池壁或罐壁0.5m以上。

6）若換能器發射面到*高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管需和液面垂直，內壁要保持光滑。

4 安裝注意事項

1）儀表外殼*好與大地可靠相連。

2）電線、電纜保護管，要注意防止積水過多。

3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，*好在儀表的進出線端另外安裝專用的防雷裝置。

4）儀表在特別炎熱、寒冷的地方使用，即周?chē)h(huán)境溫度有可能超出儀表的工作要求時，*好在液位儀周?chē)釉O(shè)防高、低溫裝置。
